روش تست و عیب یابی فلوسوئیچ و فلومتر پکیج دیواری

فلوسوئیچ و فلومتر پکیج چیست و چه فرقی باهم دارند؟

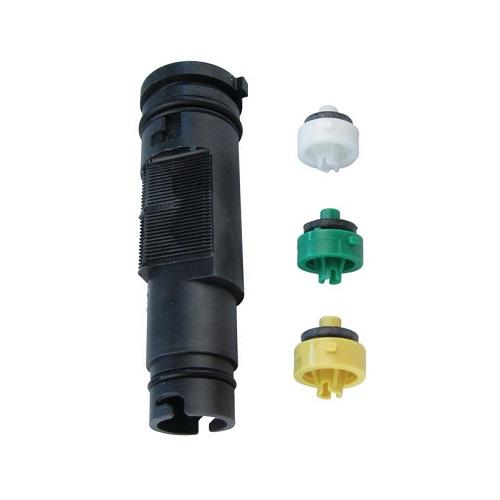

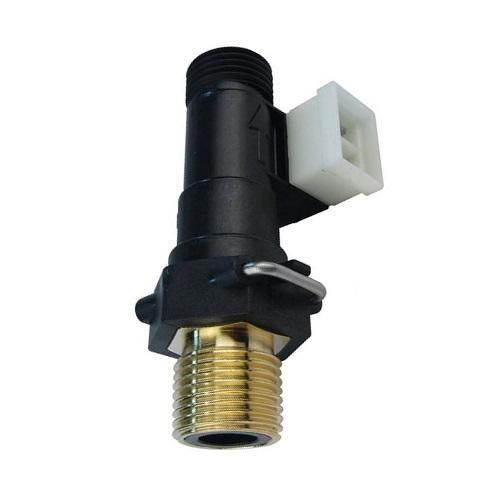

فلوسوییچ:



فلو به معنی جریان و سوئیچ به معنی کلید میباشد(کلید جریان) .

فلوسوئیچها انواع و کاربردهای مختلفی دارند. در پکیجهای دیواری این قطعه برای اعلام باز شدن شیر آب مصرف به برد دستگاه به کار برده میشود .

بدین صورت که با باز شدن شیر آب شناور تفلونی که در داخل فلوسوئیچ قرار دارد به سمت بالا حرکت کرده و چون روی آن یک آهنربا قرار دارد به صورت مغناطیسی کنتاکتهای فلوسوئیچ را وصل میکند . در این لحظه برد دستگاه متوجه باز شدن شیر آب شده و پکیج را جهت گرم کردن آب روشن مینماید .

درضمن فلوسوییچها به دو صورت : فلوسوییچ دو سیم و فلو رگلاتور سه سیم در پکیجهای دیواری استفاده میشوند.

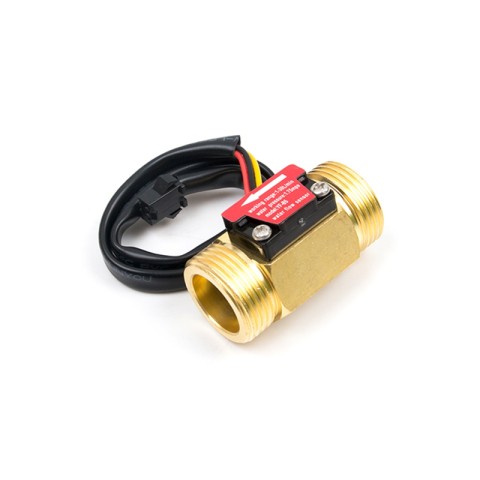

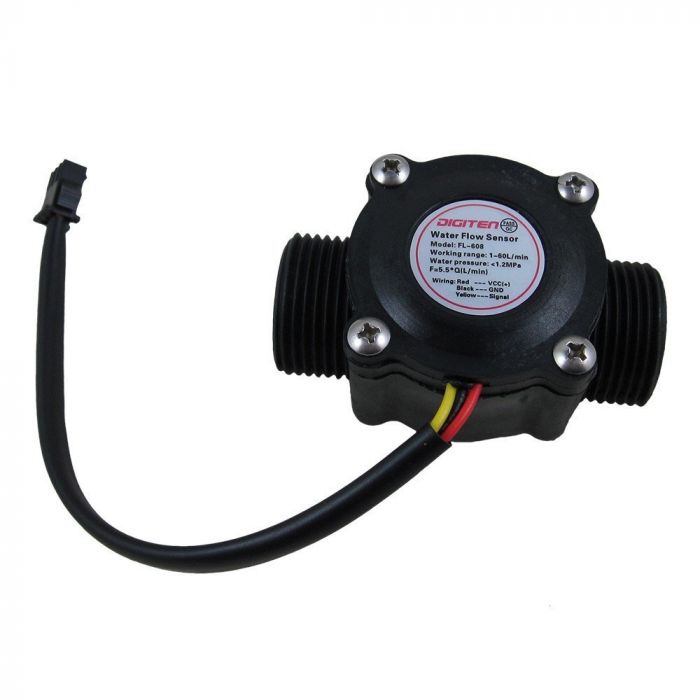

فلومتر:

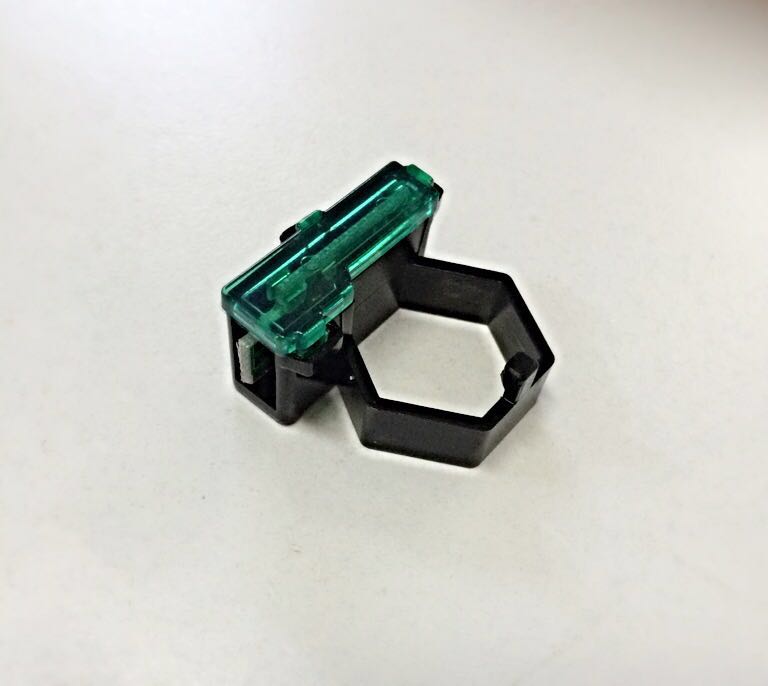

فلومتر به معنی دبی سنج میباشد و میتواند دبی و سرعت جریان آب را محاسبه کند . به این صورت که داخل فلومتر به جای شناور تفلونی یک توربین آهنربایی تعبیه شده است که دور آن یک سنسور قرار دارد و با باز شدن شیر آب و عبور آب از داخل فلومتر این توربین به گردش در آمده و سنسور آن جریانی  به برد ارسال میکند .

در این لحظه برد متوجه باز شدن شیر آب میشود و پکیج را روشن میکند .

حالا اگر شیر آب بیشتر باز شود توربین با سرعت بیشتری میچرخد و جریان بیشتری را به برد میفرستد و برد دستگاه برای اینکه بتواند آب با دبی بیشتر را گرم کند شعله را بالاتر میبرد .

در ضمن باید اشاره کرد که فلومترها جهت اندازه گیری مقدار دبی آب ، قطعا دارای سه سیم میباشند.

با این توضیحات باید متوجه فرق بین فلومتر و فلوسوئیچ و مزیت فلومتر نسبت به فلوسوییچ شده باشید .

پکیجهایی که دارای فلوسوییچ میباشند دقت کمتری از نظر گرم کردن آب مصرفی نسبت به فلومتر دارند . زیرا فلوسوییچها فقط میتوانند باز یا بسته بودن آب مصرف را به برد اطلاع دهند و برد تنها به کمک سنسور آب مصرفی (NTC S ) میتواند شعله شیرگاز را تنظیم کند .

ولی پکیجهایی که فلومتر دارند دقت بالاتر و نوسان کمتری نسبت به فلوسوئیچ دارند . زیرا برد دستگاه میتواند علاوه بر سنسور آب مصرف به کمک دبی جریان آب نیز شعله مناسب را تنظیم نماید .

به واسطه این مزیت اکثر پکیجهای جدید و مخصوصا پکیجهای دیجیتال دارای فلومتر جهت گرم کردن آب مصرف میباشند .



آب گرم بهداشتی
آب گرم بهداشتی



 روش تست و عیب یابی فلوسوئیچ و فلومتر پکیج:

توجه داشته باشید که برای عیب یابی فلوسوییچ و فلومتر هیچگاه پکیج را در حالت زمستانه قرار ندهید زیرا امکان اشتباه جهت عیب یابی بیشتر میشود . همچنین ورود آب سرد باید به فلوسوییچ یا فلومتر متصل شده باشد.

نکته اینجاست که در صورت خرابی فوسوییچ یا فلومتر ، دستگاه پکیج هیچ گونه ارور و خطایی گزارش نمیدهد و شما میتوانید با روش  تست ساده زیر عیب یابی را انجام دهید:

تست و عیب یابی پکیج
تست و عیب یابی پکیج
  • برای تست فلوسوییچ پکیج ، ابتدا پکیج را در حالت تابستانه قرار میدهیم سپس شیر آب گرم مصرفی را (به اندازه کافی یعنی بیشتر از 0.2 بار) باز میکنیم. اگر پکیج روشن شد و شروع به کار کرد نشان دهنده سالم بودن فلوسوییچ است . ولی اگر پکیج در حالت استند بای (آماده باش) ماند و تغییری نکرد نشان دهنده خرابی فلوسوئیچ است .

نکته مهم:

البته عکس این قضیه نیز صادق است یعنی اگر در حالت تابستانه بدون اینکه شیر آب گرم را باز کرده باشیم پکیج شروع به کار کند باز هم فلوسوئیچ خراب است . به این علت که شناور تفلونی آن در قسمت بالا گیر کرده و برد احساس میکند که شیر آب باز شده است .

ولی این اتفاق هیچوقت در فلومترها نمی افتد زیرا اگر توربین فلومتر گیر کند دیگر جریانی به برد ارسال نشده و پکیج روشن نمیشود و این هم باز یکی از مزیتهای فلومتر نسبت به فلوسوئیچ میباشد .

  • برای تست فلومتر نیز مانند بالا پکیج را در حالت تابستانه قرار داده و شیر آب گرم را به اندازه مطلوب باز میکنیم ، اگر پکیج شروع به کار کرد نشان دهنده سالم بودن فلومتر و در غیر این صورت نشانه خرابی فلومتر میباشد .

مشاهده و دانلود ویدئوی آموزش جامع عیب یابی فلوسوئیچ و فلومتر، از طریق لینک زیر در یوتیوب

کانال یوتیوب آموزش حرفه
کانال یوتیوب آموزش حرفه

جهت آشنایی با دوره جامع آموزش تعمیر پکیج و آبگرمکن به اینجا مراجعه فرمایید

4.4/5 ( 7 نظر )

حتما ببینید

دوره آموزش ویدئویی سرویس و تعمیر آبگرمکن

دوره آموزش ویدئویی تعمیر آبگرمکن های دیواری بوتان B115،B3115،B3215i،B3315if

دوره آموزش تعمیر آبگرمکن دیواری بوتان به صورت ویدئویی توسط گروه آموزش حرفه تدارک دیده …

39 نظر

  1. بسیار عالی توضیح دادید ممنون از سایت خوبتون

  2. علیرضا دهقانی

    بسیار خوب بود واقعا اموزشی بود

  3. سلام
    من داراي پكيج فرولي هستم فلو سويچ آن خراب شده است آيا مي توانم بجاي فلو سويچ فلو متر براي آن نصب كنم
    و همچنين قيمت هر دو (فلو سويچ و فلو متر ) چند است
    با تشكر

    • سلام
      پکیج هایی که دارای فلوسوییچ هستند قابلیت نصب فلومتر (و بلعکس) را ندارند زیرا برد دستگاه بر اساس عملکرد یکی از آنها طراحی شده است.

  4. سلام
    خیلی عالی بود
    پکیج من مدل تاچی دو مبدله هستش مشکلش اینه که بدون باز کردن آب موتور آبش کار میکنه
    دلیلش چی میتونه باشه؟

    • سلام
      اگه منظور شما پمپ دستگاه باشه ، احتمالا دستگاه به وضعیت زمستانه رفته و یا سیستم ضد گریپاژ پمپ و یا آنتی فریز فعال شده

  5. ممنون از بابت انتقال مفید وعالیتون انشالله همیشه تنتون سالم باشه

  6. علت قطع و وصل شدن موتور شیر سه راهی چیه میتونه از فلو یا سنسورش باشه به خاطر دستور نامنظم یا خرابی؟

    • سلام
      قطع و وصل شدن موتور شیر سه راهی فقط به علت باز و بسته شدن آب مصرف و فعال شدن فلوسوییچ و فلومتر میتونه باشه و اگر فلوسوییچ خراب باشه ربطی به این مشکل نداره

  7. سلام خسته نباشید ببخشید پکیچ من بوتان هست وقتی که اب گرم رو بازمیکنم اب گرم میشه ولی رادیاتورها گرم نمیشه هواگیری هم کردم ولی بازم سرده

  8. سلام فلومتر سه سیم را میشه برای تست اتصال کوتاه کرد یا نه و بجاش یه فلوسوییچ دو سیم نصب کردممنون از راهنماییتون

    • سلام. فلومتر چون سوئیچ نیست پس نمیشه اتصال کوتاه کرد و نمیشه به جای اون از فلوسوئیچ استفاده کرد چون برد دستگاه بر اساس اطلاعات یکی از این دو نوع قطعه طراحی شده

  9. داود اقاخانی

    سلام میخواستم بپرسم وقتی فشاراب ساختمان کم است فشاراب پکیج تا نیم بیشترپر نمیشودوقتی اب گرم باز میکنیم فشار دستگا ه میاد به صفر ممنون اگر راهنمایی کنید

  10. با سلام…
    زمانیکه هیچ شیر آبی در منزل باز نیست فندک آبگرمکن بوتان که بصورت برقی هست خودبخود جرقه واسه روشن شدن میزنه! اما آب گرمکن روشن نمیشه ولی صدایش میاد…. ایراد از چی میتونه باشه؟

  11. سلام
    من یک پکیج مگاترم دارم مدتی است که وقتی شیر مخلوط کامل روی بخش گرم باشد به خوبی آب را داغ میکند اما با مخلوط شدن آب سرد به تدریج پکیج از کار می افتد و آب کامل سرد میشود آیا مشکل از قطعات فلو است لطفا راهنمایی بفرمایید

    • سلام. دمای آب گرم مصرفی رو از روی پنل دستگاه کمتر کنید تا زیاد نیاز به مخلوط کردن آب نداشته باشید ، اگر مشکل رفع نشد ممکنه مبدل رسوب داشته باشه

  12. سلام ممنون از اطلاعات و مطالب بسیار مفید و آموزشی که در اختیار دیگران قرار میدهید ، سئوالی داشتم پکیچ من اپتیما میباشد در حالت زمستانه وقتی شیر آب گرم را باز میکنم پکیچ روشن میشه و به محض بستن شیر در حالت استند بای قرار میگیره و رادیاتورها را گرم نمیکنه وقتی ضربه ای به فلو سوئیچ میزنم استارت میکنه و روشن میشه ، خواهشمندم راهنمایی بفرمایید . با سپاس

  13. سلام وقتتون بخیر
    سوال از حضورتون داشتم
    در آبگرمکن دیواری بوتان وقتی شیر آب گرم بسته می شود ،شعله آبگرمکن خاموش نمی شود
    لطفاً راهنمایی بفرمایید

  14. محسن افرازی

    سلام
    می توان فلوسوئیچ را تعمیر کرد؟

  15. سلام استادگرامی
    پکیج ما m24ff هست. در حالت شوفاژ، سالم و درست کار میکنه. اما در حالت آبگرم مصرفی، وقتی شیر آب رو باز میکنیم مشکلی نیست و درست کار میکنه اما به محض اینکه شیرآب رو می بندیم چراغ قرمز پکیج روشن میشه و ارور 30 40 میده که بعدش با ریست کردن مجددا همچی نرمال میشه. این روند یعنی با باز کردن مجدد شیرآبگرم مصرفی که درست گرم میکنه ولی به محض بستن شیرآب مجددا چراغ قرمز میشه، همیشه تکرار میشه. خودم کمی الکترونیکی هستم، بورد را باز کردم و تا جاییکه که چک کردم قطعات سالم بودند. مشکل از کجاست؟ تشکر از راهنمایی تون.

  16. سلام خسته نباشید من پکیج ایران رادیاتور دارم موقع استفاده آب مصرفی شعله روشن میشه یک دقیقه بعد قطع میشه دوباره خودش روشن میشه دوباره قطع میشه همین جوری ادامه داره آب هم همش گرم و سرد میشه ممنون میشم راهنمایی کنید

  17. سلام پکیج من لورچ مدل آدنا است زمانی که روی تابستانه قرارش میدم زود به زود افت فشار پیدا میکنه، شیرهای رادیاتور رو بستم بازم افت کرد ، در حالت زمستانه اصلا افت فشار نداره نمایندگی هم اومد مشکلش رو پیدا نکرد

    • سلام. باید شیرهای رفت و برگشت زیر پکیج رو ببندید اگر ایراد رفع شد حتما نشتی در قسمت مدار گرمایش و رادیاتور ها هست . البته قبلش از نداشتن نشتی از پکیج و شیرهای زیر اون مطمئن شوید

  18. با سلام آقای مهندس بابایان از اساتید کار کشته و با تجربه در صنف پکیج ابگرمکن شومینه انواع اجاق گاز استان البرز کرج هستن و بسیار عالی و دلسوزانه تجربیات خودشون رو در اختیار کار اموز قرار میدن پیشنهاد میکنم افرادی که دنبال این صنف هستن حتما پک طلایی محصولات استاد رو تهیه کنن و با دقت ببینن پشتیبانی هم دارن بنده از تهران هستم برای کار اموزی این کار هر جا رفتم بنده رو از مرحله پرت کردن ولی با دیدن ویدئوهای استاد کم کم دارم خودم هم استاد میشم البته نه به خوبیه خود استاد همیشه شاگرد ایشون هستم و مشتاق یادگیری از استاد با تشکر علی اکبر یعقوبی
